Pared no portante Steel Framing

pared no portante steel framing

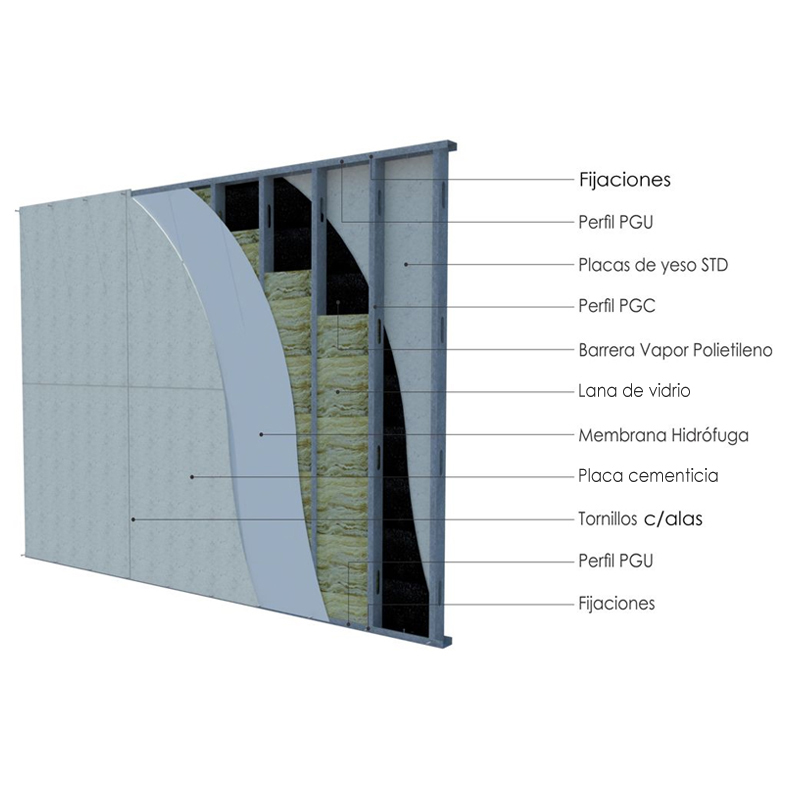

Pared no portante con placa de yeso en su interior y placa a elección al exterior. Habitualmente elegida para viviendas o comercios en Steel Framing donde requieren durabilidad, velocidad de ejecución, optimización de materiales y menores costos de mano de obra. No verifica para soportar la carga de un techo.

Cálculo de materiales

¿Cómo calculo esto?
¿Cómo calculo esto?
¿Cómo calculo esto?
Recordá que este cálculo es aproximado. El definitivo debe ser realizado por un profesional habilitado.
  1. 1

    Replantear la pared y colocar las soleras

    Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.

  2. 2

    Colocar montantes.

    Utilizando los Perfil PGU como guías, se ubican los Perfiles PGC con una separación de 400 mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos autoperforantes TPM.

  3. 3

    Colocar barrera de agua y viento

    Como aislante hidrófugo se utiliza una barrera de agua y viento, que protege al edificio del ingreso de agua e infiltraciones de aire proveniente del exterior. En el caso de paredes con OSB se colocan previamente dichas placas sujetas con los tornillos T2.

  4. 3

    Colocar placas exteriores OSB

    Exteriormente se monta las placas OSB, sujeta con tornillos T2, la misma acompaña a la rigidización del sistema.

  5. 4

    Colocar barrera de agua y viento

    Como aislante hidrófugo se utiliza una barrera de agua y viento, que protege al edificio del ingreso de agua e infiltraciones de aire proveniente del exterior.

  6. 5

    Colocar plascas EPS

    Luego se colocan las placas EPS (Placas de poliestireno Expandido) de borde recto sujetas con arandelas de fijación EFIS y tornillos T3.

  7. 6

    Aplicar primer capa de base coat junto a la malla de fibra de vidrio

    Sobre la placa de EPS se aplica una segunda mano base coat y por encima aplicamos la malla de fibra de vidrio.

  8. 7

    Colocar perfiles de terminación y ultima capa de base coat

    De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros). Por ultimo aplicar la ultima mano de base coat.

  9. 8

    Colocar instalaciones

    De ser necesario, se pasan las instalaciones por las montantes.

  10. 9

    Colocar material aislante

    Se coloca el aislante de lana de vidrio entre las montantes.

  11. 10

    Colocar barrera de vapor

    Colocar barrera de vapor de polietileno.

  12. 11

    Colocar placas de yeso interiores

    Fijar las placas de yeso en la cara interior de la estructura en forma vertical. La fijación de las placas a los perfiles se realiza con tornillos T2.

  13. 4

    Colocar chapas

    Las chapas se fijan sobre las montantes de manera horizontal o vertical, con tornillos hex T2 con arandela.

  14. 5

    Colocar instalaciones

    De ser necesario, se pasan las instalaciones por las montantes.

  15. 6

    Colocar material aislante

    Se coloca el aislante de lana de vidrio entre las montantes.

  16. 7

    Colocar barrera de vapor y placas de yeso interiores

    Colocar la barrera de vapor de polietileno y fijar las placas de yeso en la cara interior de la estructura en forma vertical. La fijación de las placas a los perfiles se realiza con tornillos T2.

  17. 4

    Colocar placas exteriores

    Las placas se fijan sobre las montantes de manera vertical u horizontal dejando 2 cm de separación del canto superior.Se utilizaran placas de fibrocemento de 8mm.

  18. 5

    Colocar sellador

    Dejar entre placas una junta de 6 a 10mm y colocar sellador poliuretanico.

  19. 6

    Sellado final

    Colocar sellador en las cabezas de los tornillos.

  20. 7

    Colocar instalaciones

    De ser necesario, se pasan las instalaciones por las montantes.

  21. 8

    Colocar material aislante

    Se coloca el aislante de lana de vidrio entre las montantes.

  22. 9

    Colocar barrera de vapor y placas de yeso interiores

    Colocar la barrera de vapor de polietileno y fijar las placas de yeso en la cara interior de la estructura en forma vertical. La fijación de las placas a los perfiles se realiza con tornillos T2.

  23. 4

    Colocar placas exteriores

    Las placas se fijan sobre las montantes de manera vertical u horizontal dejando 2 cm de separación del canto superior.Se utilizaran placas de fibrocemento de 8mm.

  24. 5

    Colocar cinta autoadhesiva de fibra de vidrio

    Las juntas se cubren con la cinta autoadhesiva de fibra de vidrio.

  25. 6

    Masillado final

    Luego se pasa una capa de masilla elastomerica por las juntas y cabezas de tornillos, pasadas las 24 hs se coloca una segunda capa.

  26. 7

    Colocar instalaciones

    De ser necesario, se pasan las instalaciones por el interior de las montantes.

  27. 8

    Colocar material aislante

    Se coloca el aislante de lana de vidrio entre las montantes.

  28. 9

    Colocar barrera de corta vapor y placas de yeso interiores

    Colocar la barrera corta vapor de polietileno y fijar las placas de yeso en la cara interior de la estructura en forma horizontal o vertical, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos TPM.

  29. 4

    Colocar placas exteriores

    Las placas se fijan sobre las montantes de manera vertical u horizontal dejando 2 cm de separación del canto superior.Se utilizaran placas de fibrocemento de 8mm.

  30. 5

    Sellado final y colocar perfil U

    Aplicar sobre la longitud de las placas un cordón de sellador poliuretanico y sobre la misma colocar el perfil "U" de aluminio, a su vez se coloca otra capa por encima para apoyar la próxima placa.

  31. 6

    Colocar instalaciones

    De ser necesario, se pasan las instalaciones por las montantes.

  32. 7

    Colocar material aislante

    Se coloca el aislante de lana de vidrio entre las montantes.

  33. 8

    Colocar barrera de vapor y placas de yeso interiores

    Colocar la barrera corta vapor de polietileno y fijar las placas de yeso en la cara interior de la estructura en forma vertical. La fijación de las placas a los perfiles se realiza con tornillos T2.

  34. 4

    Colocar placas y fajas de terminación

    Las placas se fijan sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior. Se utilizaran placas/fajas de fibrocemento de 8mm. Las fajas se colocan de abajo hacia arriba, traspasando verticalmente 3 cm. Se coloca las fajas de terminación en las aristas exteriores.

  35. 5

    Colocar instalaciones

    De ser necesario, se pasan las instalaciones por el interior de las montantes.

  36. 6

    Colocar material aislante

    Se coloca el aislante de lana de vidrio entre las montantes.

  37. 7

    Colocar barrera de vapor y placas de yeso interiores

    Colocar la barrera de vapor de polietileno y fijar las placas de yeso en la cara interior de la estructura en forma vertical. La fijación de las placas a los perfiles se realiza con tornillos T2.

  38. 1

    Replantear la pared y colocar las soleras

    Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.

  39. 2

    Colocar las montantes

    Utilizando los Perfil PGU como guías, se ubican los Perfiles PGC con una separación de 400 mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos autoperforantes T1.

  40. 3

    Colocar las instalaciones

    De ser necesario, se pasan las instalaciones por el interior de las montantes.

  41. 4

    Colocar las placas

    Se fijan las placas de yeso en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.

  42. 5

    Colocar material aislante

    Se instala lana de vidrio entre las montantes.

  43. 6

    Cierre de la pared

    Se fijan las placas de yeso en la cara restante de la estructura.

  44. 7

    Colocar perfiles de terminación

    De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).

  45. 8

    Masillado final

    Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
