Pared portante Steel Framing

pared portante steel framing

Pared portante con placa de yeso en su interior y placa a elección al exterior. Habitualmente elegida para viviendas o comercios en Steel Framing donde requieren durabilidad, velocidad de ejecución, optimización de materiales y menores costos de mano de obra. Normalmente verifica para soportar la carga de un techo (ej: vivienda de una planta).

Cálculo de materiales

¿Cómo calculo esto?
¿Cómo calculo esto?
¿Cómo calculo esto?
Recordá que este cálculo es aproximado. El definitivo debe ser realizado por un profesional habilitado.
  1. 1

    Replantear la pared y colocar las soleras

    Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.

  2. 2

    Modular, rigidizar y colocar montantes.

    Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, las cruces de san andrés y blocking strapping (flejes).

  3. 3

    Colocar barrera de agua y viento (Paredes al exterior)

    Como aislante hidrófugo se utiliza una barrera de agua y viento, que protege al edificio del ingreso de agua e infiltraciones de aire proveniente del exterior. En el caso de paredes con OSB se colocan previamente dichas placas sujetas con los tornillos T2.

  4. 4

    Colocación de placas cementicias

    Se fijan las placas de fibrocemento sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior.

  5. 4

    Colocación placas OSB + EIFS

    Sobre las placas OSB se colocan las placas EPS de borde recto sujetas con arandelas de fijación EIFS y tornillos T3. Sobre la placa de EPS se aplica una mano base coat y la malla de fibra de vidrio.

  6. 4

    Colocación placas siding

    Las placas se fijan sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior. Se utilizaran placas/fajas de fibrocemento de 8mm. Las fajas se colocan de abajo hacia arriba, traspasando verticalmente 3 cm.

  7. 4

    Colocación chapas

    Las chapas se fijan sobre las montantes de manera horizontal o vertical, con tornillos hex T2 con arandela.

  8. 5

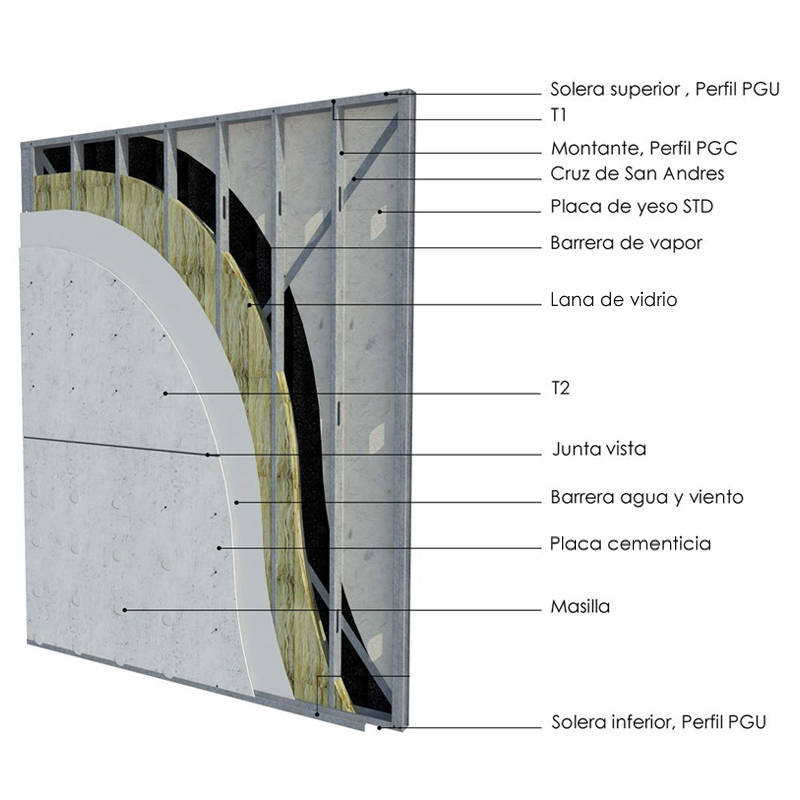

    Terminaciones exteriores en placas cementicias con junta vista

    Dejar entre placas una junta de 6 a 10mm y colocar sellador poliuretanico. Colocar sellador en las cabezas de los tornillos

  9. 5

    Terminaciones exteriores en placas cementicias con junta invisible

    Las juntas se cubren con la cinta autoadhesiva de fibra de vidrio. Luego se pasa una capa de masilla elastomérica por las juntas y cabezas de tornillos, pasadas las 24 hs se coloca una segunda capa.

  10. 5

    Terminaciones exteriores en placas cementicias con junta U de aluminio

    Aplicar sobre la longitud de las placas un cordón de sellador poliuretanico y sobre la misma colocar el perfil "U" de aluminio, a su vez se coloca otra capa por encima para apoyar la próxima placa.

  11. 5

    Terminaciones exteriores en OSB + EIFS

    Se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros). Por último aplicar la última mano de base coat.

  12. 5

    Terminaciones exteriores en siding

    Una vez colocadas las placas, se coloca las fajas de terminación en las aristas exteriores.

  13. 6

    Colocar instalaciones y material aislante

    De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.

  14. 7

    Colocar barrera corta vapor y placas de yeso interiores

    En el caso de los muros al exterior colocar la barrera corta vapor de polietileno. Luego fijar, mediante tornillos T2, las placas de yeso en la cara interior de la estructura en forma horizontal o vertical, trabando las juntas. De ser necesario, se colocan los perfiles de terminación en aristas y por último se realiza el tomado de juntas con cinta de papel se masillan juntas, fijaciones y perfiles de terminación.

  15. 1

    Replantear la pared y colocar las soleras

    Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.

  16. 2

    Modular, rigidizar y colocar montantes

    Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, cruces de san andrés y blocking strapping (flejes).

  17. 3

    Colocar las placas

    Se fijan las placas de yeso en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.

  18. 4

    Colocar instalaciones y material aislante

    De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.

  19. 5

    Cerrado de la pared

    Se fijan las placas de yeso en la cara restante de la estructura.

  20. 6

    Colocar perfiles de terminación

    De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).

  21. 7

    Masillado final

    Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.

FICHA TECNICA

Código del Fabricante :
203
Modulación del sistema (mm) :
400
Espesor final del sistema (mm) :
0
Terminación Interior :
Lisa y continua
Terminación Exterior :
A elección
Capacidad portante :
Portante de cubierta* (Una planta)
  • Terminación estética

    ★★★ Buena estetica
  • Durabilidad

    ★★★★ Muy buena durabilidad
  • Resistencia a abrasión e impactos

    ★★★ Buena resistencia
  • Mantenimiento y limpieza

    ★★★★ Muy buena limpiabilidad

Caracteristicas destacadas

    • Sismorresistente. Normalmente verifica para soportar la carga de un techo (ej: vivienda de una planta)
    • Aislación termoacústica. Al incluir el aislante, esta estructura supera ampliamente a la construcción tradicional
    • Indicado especialmente para la construcción de viviendas o comercios en Steel Framing donde se requiera reducir los tiempos de ejecución, mano de obra y desperdicios

USOS Y APLICACIONES

  • Usos y aplicaciones en Viviendas

    • Construcción exterior - interior integral
  • Usos y aplicaciones en Comercios y Oficinas

    • Construcción exterior - interior integral
  • Usos y aplicaciones en Industrias y Depositos

    • Depósitos
    • Salas de máquinas

DETALLES TECNICOS Y CONSTRUCCION

  1. 1

    Replantear la pared y colocar las soleras

    Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.

  2. 2

    Modular, rigidizar y colocar montantes.

    Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, las cruces de san andrés y blocking strapping (flejes).

  3. 3

    Colocar barrera de agua y viento (Paredes al exterior)

    Como aislante hidrófugo se utiliza una barrera de agua y viento, que protege al edificio del ingreso de agua e infiltraciones de aire proveniente del exterior. En el caso de paredes con OSB se colocan previamente dichas placas sujetas con los tornillos T2.

  4. 4

    Colocación de placas cementicias

    Se fijan las placas de fibrocemento sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior.

  5. 4

    Colocación placas OSB + EIFS

    Sobre las placas OSB se colocan las placas EPS de borde recto sujetas con arandelas de fijación EIFS y tornillos T3. Sobre la placa de EPS se aplica una mano base coat y la malla de fibra de vidrio.

  6. 4

    Colocación placas siding

    Las placas se fijan sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior. Se utilizaran placas/fajas de fibrocemento de 8mm. Las fajas se colocan de abajo hacia arriba, traspasando verticalmente 3 cm.

  7. 4

    Colocación chapas

    Las chapas se fijan sobre las montantes de manera horizontal o vertical, con tornillos hex T2 con arandela.

  8. 5

    Terminaciones exteriores en placas cementicias con junta vista

    Dejar entre placas una junta de 6 a 10mm y colocar sellador poliuretanico. Colocar sellador en las cabezas de los tornillos

  9. 5

    Terminaciones exteriores en placas cementicias con junta invisible

    Las juntas se cubren con la cinta autoadhesiva de fibra de vidrio. Luego se pasa una capa de masilla elastomérica por las juntas y cabezas de tornillos, pasadas las 24 hs se coloca una segunda capa.

  10. 5

    Terminaciones exteriores en placas cementicias con junta U de aluminio

    Aplicar sobre la longitud de las placas un cordón de sellador poliuretanico y sobre la misma colocar el perfil "U" de aluminio, a su vez se coloca otra capa por encima para apoyar la próxima placa.

  11. 5

    Terminaciones exteriores en OSB + EIFS

    Se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros). Por último aplicar la última mano de base coat.

  12. 5

    Terminaciones exteriores en siding

    Una vez colocadas las placas, se coloca las fajas de terminación en las aristas exteriores.

  13. 6

    Colocar instalaciones y material aislante

    De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.

  14. 7

    Colocar barrera corta vapor y placas de yeso interiores

    En el caso de los muros al exterior colocar la barrera corta vapor de polietileno. Luego fijar, mediante tornillos T2, las placas de yeso en la cara interior de la estructura en forma horizontal o vertical, trabando las juntas. De ser necesario, se colocan los perfiles de terminación en aristas y por último se realiza el tomado de juntas con cinta de papel se masillan juntas, fijaciones y perfiles de terminación.

  15. 1

    Replantear la pared y colocar las soleras

    Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.

  16. 2

    Modular, rigidizar y colocar montantes

    Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, cruces de san andrés y blocking strapping (flejes).

  17. 3

    Colocar las placas

    Se fijan las placas de yeso en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.

  18. 4

    Colocar instalaciones y material aislante

    De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.

  19. 5

    Cerrado de la pared

    Se fijan las placas de yeso en la cara restante de la estructura.

  20. 6

    Colocar perfiles de terminación

    De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).

  21. 7

    Masillado final

    Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
